KJG-H(KZ)

基本型可弯曲金属导管

双面热镀锌钢带 — 外层防腐

热固性粉末涂料 — 内层绝缘

可弯曲卷扣成型 ≥0.03mm 涂层

结构说明

基本型可弯曲金属导管由双层结构组成，外层双面热镀锌钢带提供机械强度和防腐能力，内壁均匀涂覆热固性粉末涂料（≥0.03mm）确保绝缘与防腐性能，是建筑电气预埋系统的基础产品。

外层 — 双面热镀锌钢带，耐腐蚀、强度高
内层 — 热固性粉末涂料（粉红色），均匀涂覆，绝缘防腐
工艺 — 专业制管设备，全工序自控生产

规格参数表

项目	15#	17#	20#	25#	32#	40#	50#	65#	76#	80#	100#	125#
内径(d) mm	16.4	19.2	21.3	26.4	32.8	41.3	51.8	66.4	77.9	85.0	101.1	126.4
外径(D) mm	19.0	21.5	23.6	28.8	35.4	44.0	54.9	69.1	82.9	88.1	107.3	132.6
外径公差 mm	±0.2	±0.2	±0.2	±0.2	±0.2	±0.4	±0.4	±0.6	±0.6	±0.6	±0.6	±0.6
内卷长 m	100	100	100	50	50	25	25	10	10	10	10	10
粉末涂层 mm	0.03	0.03	0.03	0.03	0.03	0.03	0.03	0.03	0.03	0.03	0.03	0.03
原料钢带 mm	0.26	0.26	0.26	0.26	0.33	0.33	0.33	0.35	0.35	0.35	0.38	0.38

此表口径数值以外径数值为准，内径为参考值（生产工艺、叠扣松紧程度等各异）。

适用场景

建筑物底层及地面层以上

消防应急照明和智能疏散指示系统

正常环境室内场所明敷

潮湿场所或暗敷于墙体

混凝土地面、楼板垫层

现浇钢筋混凝土内

KJG-VH(KV)

防水型可弯曲金属导管

外层聚氯乙烯 PVC

中层热镀锌钢带

内层热固性粉末涂料 ≥0.03mm

结构说明

在基本型基础上增加外层聚氯乙烯（PVC）保护层，形成三层防护结构。

内层 — 热固性粉末涂料，绝缘防腐
中层 — 双面热镀锌钢带，结构强度
外层 — 聚氯乙烯（PVC），防水防腐保护

规格参数表

项目	15#	17#	20#	25#	32#	40#	50#	65#	76#	80#	100#	125#
内径(d) mm	16.4	19.2	21.3	26.4	32.8	41.3	51.8	66.4	77.9	85.0	101.1	126.4
外径(D) mm	20.6	23.1	25.2	30.4	37.0	45.6	56.9	71.5	85.3	90.9	110.1	136.7
外径公差 mm	±0.2	±0.2	±0.2	±0.2	±0.2	±0.4	±0.4	±0.6	±0.6	±0.6	±0.6	±0.6
内卷长 m	100	100	100	50	50	25	25	10	10	10	10	10
粉末涂层 mm	0.03	0.03	0.03	0.03	0.03	0.03	0.03	0.03	0.03	0.03	0.03	0.03
原料钢带 mm	0.26	0.26	0.26	0.26	0.33	0.33	0.33	0.35	0.35	0.35	0.38	0.38

此表口径数值以外径数值为准，内径为参考值（生产工艺、叠扣松紧程度等各异）。防水型外径因PVC外层略大于基本型。

适用场景

建筑物底层及地面层以下外墙内暗敷

室内潮湿场所明敷

室外地下直埋

水蒸气密度较高的场所

有酸碱等腐蚀性的场所

KJG-WVH(KVZ)

无卤防水型可弯曲金属导管

外层聚乙烯 PE（低烟无卤）

中层热镀锌钢带

内层热固性粉末涂料 ≥0.03mm

结构说明

在防水型基础上将外层改为聚乙烯（PE）材料，低烟无卤，满足绿色环保要求。

内层 — 热固性粉末涂料，绝缘防腐
中层 — 双面热镀锌钢带，结构强度
外层 — 聚乙烯PE，低烟无卤环保，防水防腐
环保 — 符合低毒要求，适用于绿色建筑

规格参数表

项目	15#	17#	20#	25#	32#	40#	50#	65#	76#	80#	100#	125#
内径(d) mm	16.4	19.2	21.3	26.4	32.8	41.3	51.8	66.4	77.9	85.0	101.1	126.4
外径(D) mm	20.6	23.1	25.2	30.4	37.0	45.6	56.9	71.5	85.3	90.9	110.1	136.7
外径公差 mm	±0.2	±0.2	±0.2	±0.2	±0.2	±0.4	±0.4	±0.6	±0.6	±0.6	±0.6	±0.6
内卷长 m	100	100	100	50	50	25	25	10	10	10	10	10
粉末涂层 mm	0.03	0.03	0.03	0.03	0.03	0.03	0.03	0.03	0.03	0.03	0.03	0.03
原料钢带 mm	0.26	0.26	0.26	0.26	0.33	0.33	0.33	0.35	0.35	0.35	0.38	0.38

此表口径数值以外径数值为准，内径为参考值。无卤防水型采用PE外层，低烟无卤，兼具防水与环保性能。

适用场景

建筑物底层及地面层以下外墙内暗敷

明敷于低毒要求的潮湿场所

可使用基本型及防水型的场所

潮湿环境明敷

绿色建筑低毒环保要求

Connectors

专用连接器系列

材质均为压铸锌，表面镀锌/镀铬。与KJG全线导管完美配合，满足不同工况下的连接需求。

W90AG 90°弯角混合连接器

WBG 防水型接线箱连接器

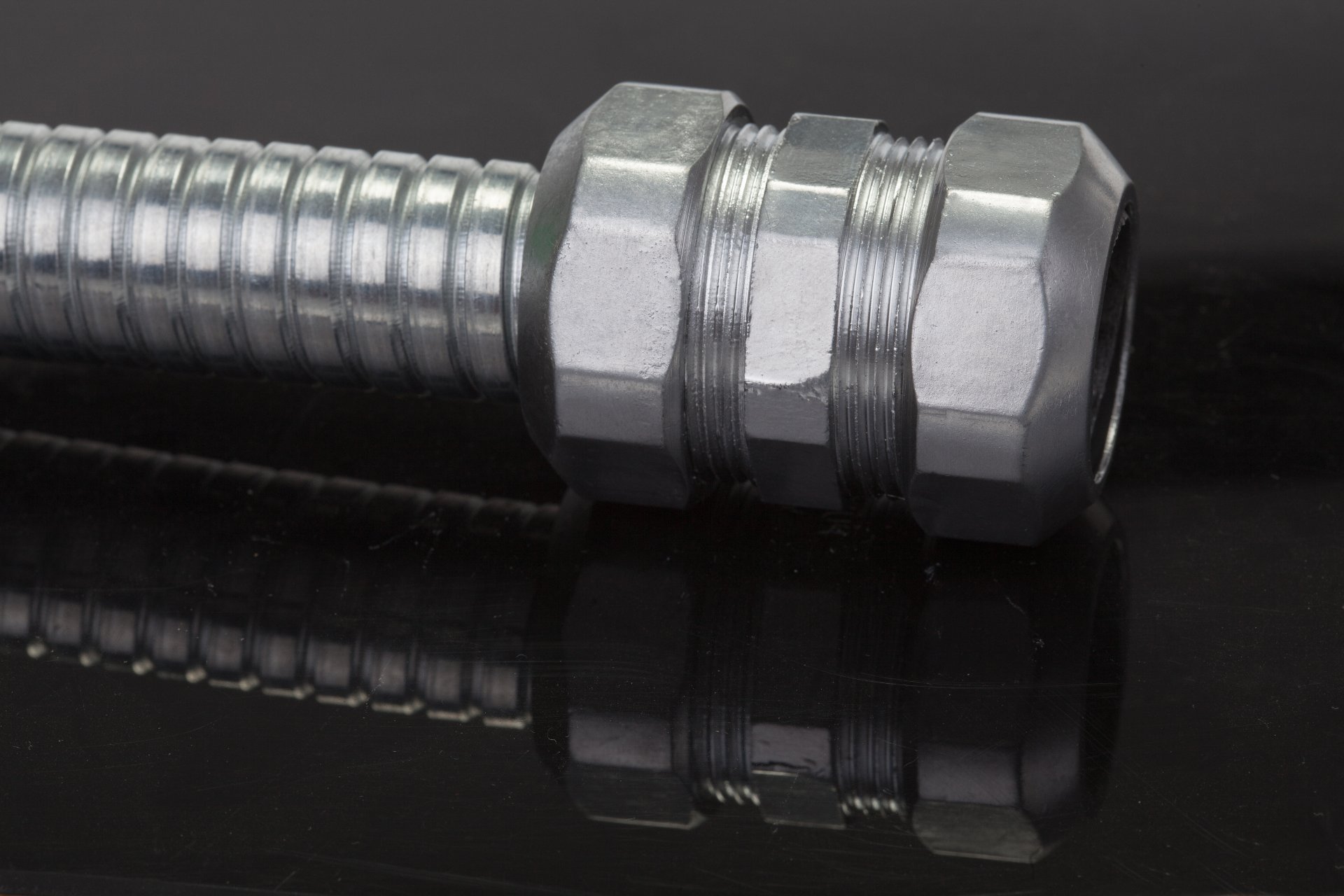

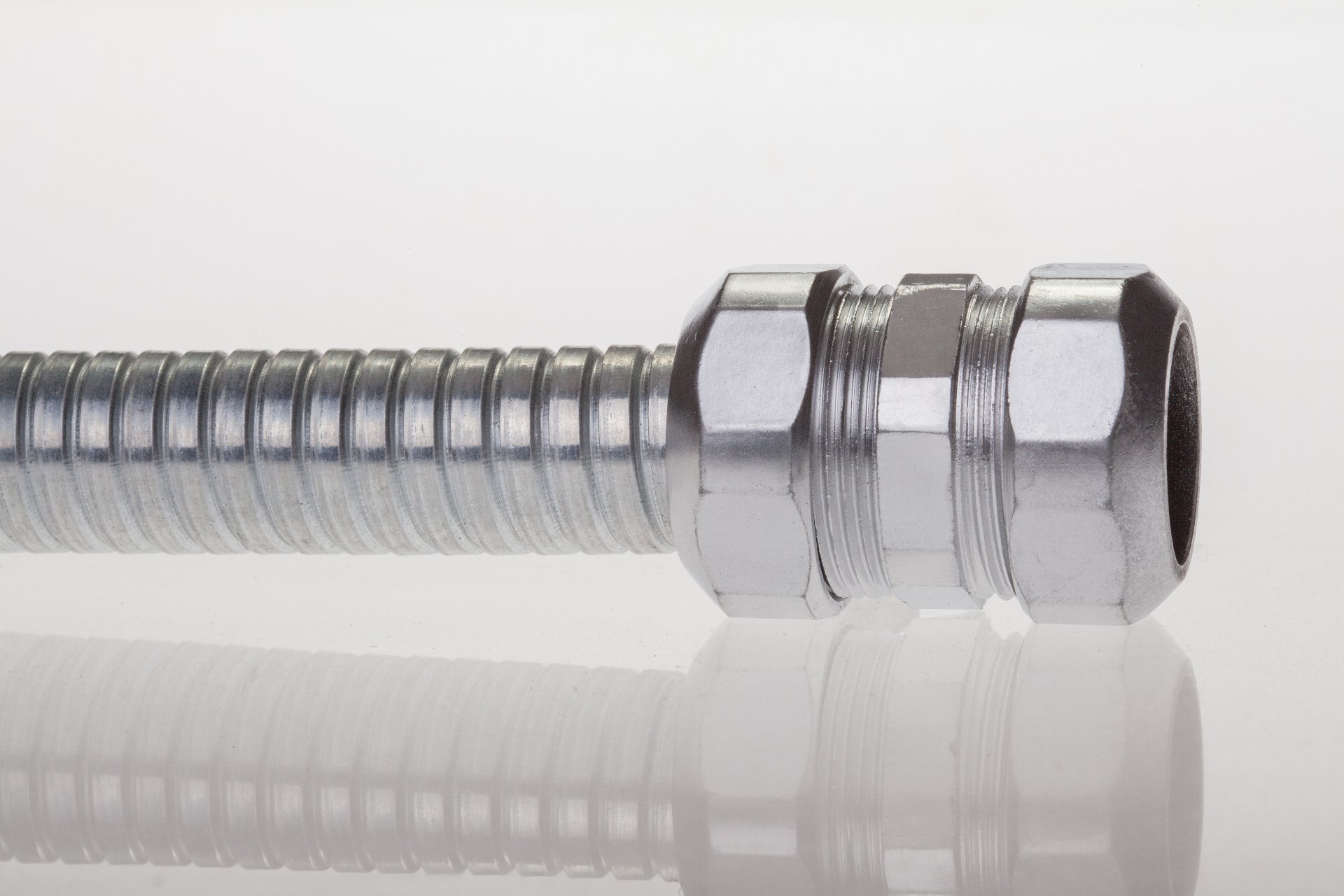

WC 防水型直接头连接器

KG 混合连接器

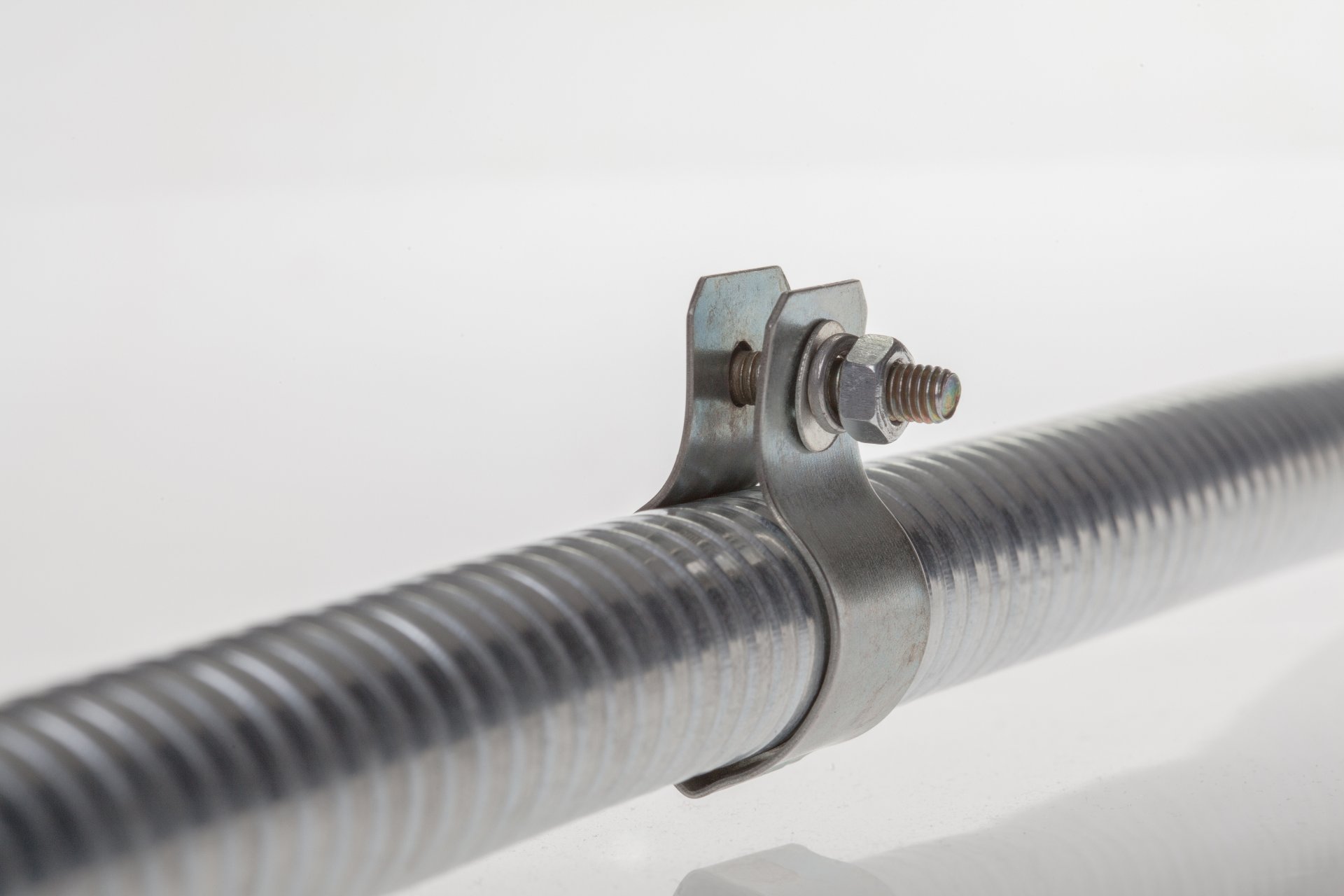

DXA 接地卡

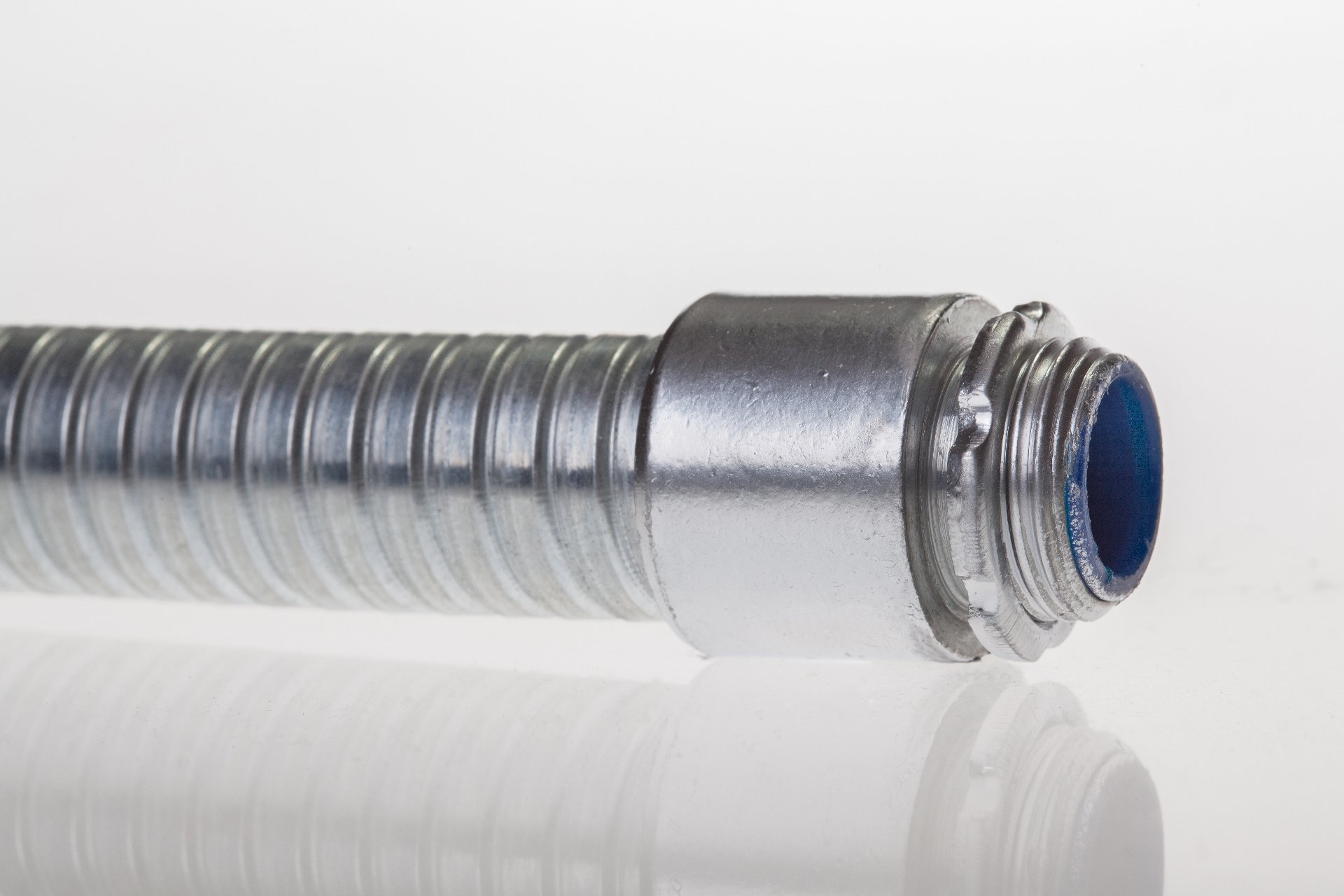

BG 接线箱连接器

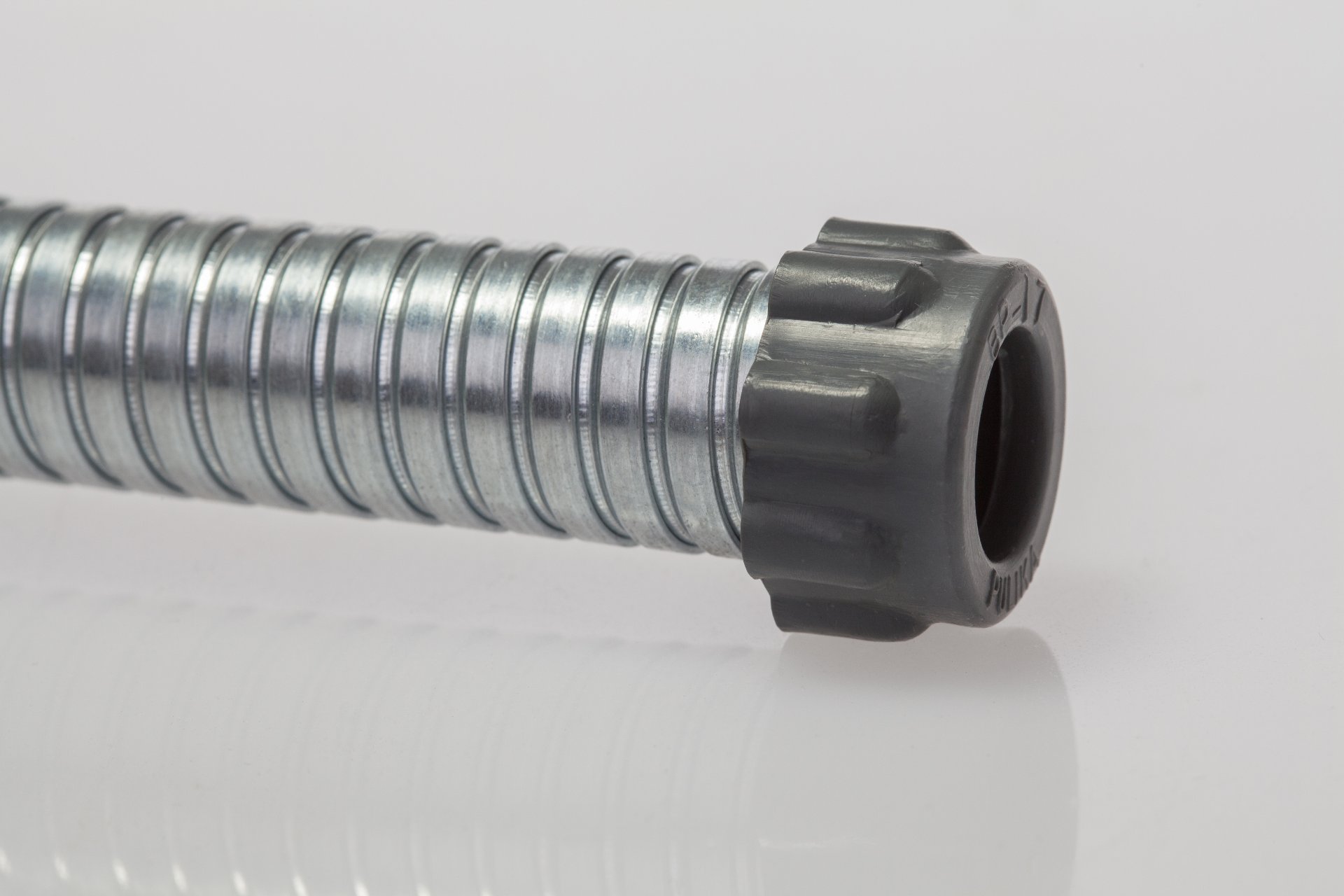

BP 绝缘护套

VKC-J 无螺纹连接器

KS 直接头连接器

W45AG 45°弯角混合连接器

WUG 防水型混合连接器

WBG 防水型接线箱连接器

WC 防水型直接头连接器

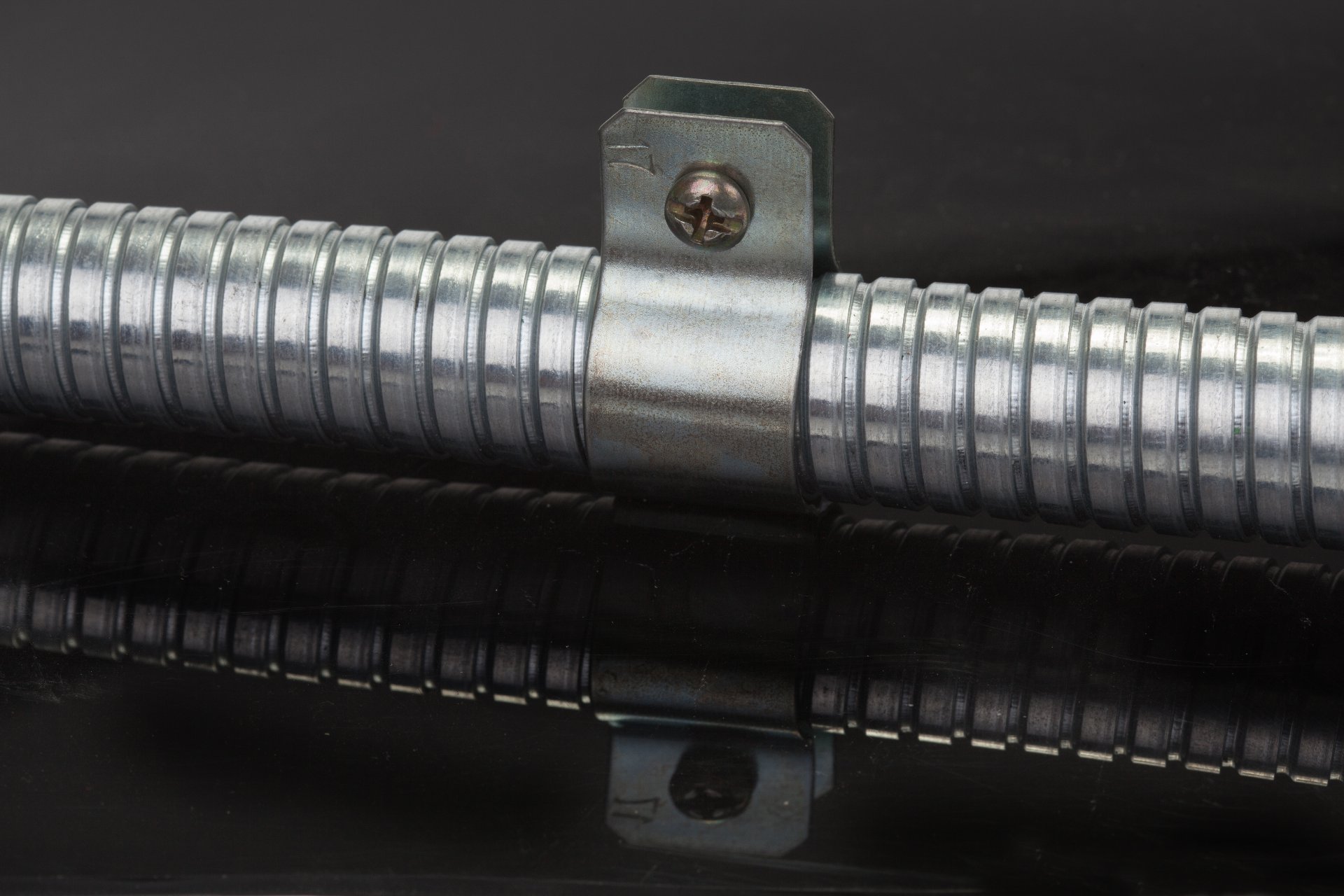

DXA 接地卡

VKC-C 无螺纹连接器

VKC-J 无螺纹连接器

基本型连接器

BG 接线箱连接器

基本型 · 螺纹连接

型号	l1 mm	l2 mm	ɸS mm	ɸD mm
BG-15	28.5	15.0	24.0	20.9
BG-20	33.4	18.0	28.3	20.9
BG-25	35.4	20.0	35.5	26.4
BG-32	41.6	22.0	41.6	33.2
BG-40	44.9	25.0	50.5	41.9
BG-50	46.9	25.0	62.5	47.8
BG-65	57.0	35.0	76.8	59.6
BG-76	57.0	35.0	90.4	75.1
BG-80	59.0	35.0	95.6	87.8
BG-100	66.5	40.0	116.6	113.0
BG-125	74.0	45.0	137.6	138.4

与KJG(KZ)基本型可弯曲金属导管螺纹连接，另一端与接线箱、接线盒等连接。

KS 直接头连接器

基本型 · 螺纹连接

型号	L mm	ɸD mm
KS-15	33.0	22.8
KS-20	39.0	27.0
KS-25	43.0	32.8
KS-32	47.0	39.4
KS-40	53.0	48.0
KS-50	53.0	60.2
KS-65	73.0	76.3
KS-76	73.0	89.1
KS-80	73.0	97.7

用于KJG/KZ基本型可弯曲金属导管之间螺纹方式相互连接。

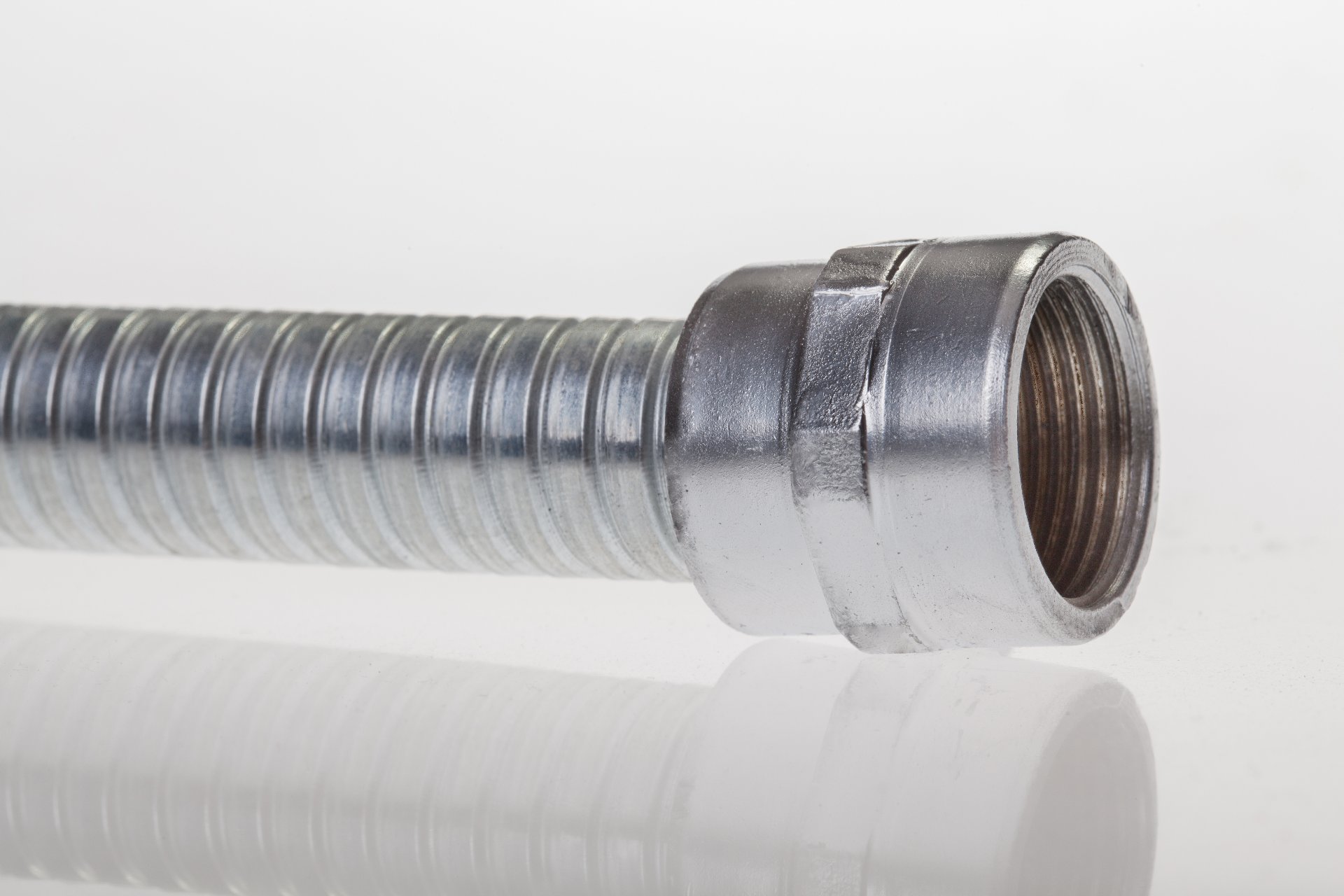

KG 混合连接器

基本型 · 螺纹连接

型号	l1 mm	l2 mm	L mm	ɸD mm
KG-15	19.0	15.0	37.0	26.0
KG-20	19.0	18.0	40.0	28.3
KG-25	22.0	20.0	40.0	35.5
KG-32	25.0	22.0	45.0	41.6
KG-40	28.0	25.0	50.0	50.5
KG-50	28.0	25.0	50.0	62.5
KG-65	32.0	35.0	70.0	76.8
KG-75	36.0	35.0	74.0	90.6
KG-80	40.0	35.0	78.0	95.8
KG-100	42.0	40.0	85.5	116.6
KG-125	44.0	40.0	85.5	137.4

与KJG/KZ基本型可弯曲金属导管螺纹连接，另一端与有螺纹钢管连接。

防水型连接器

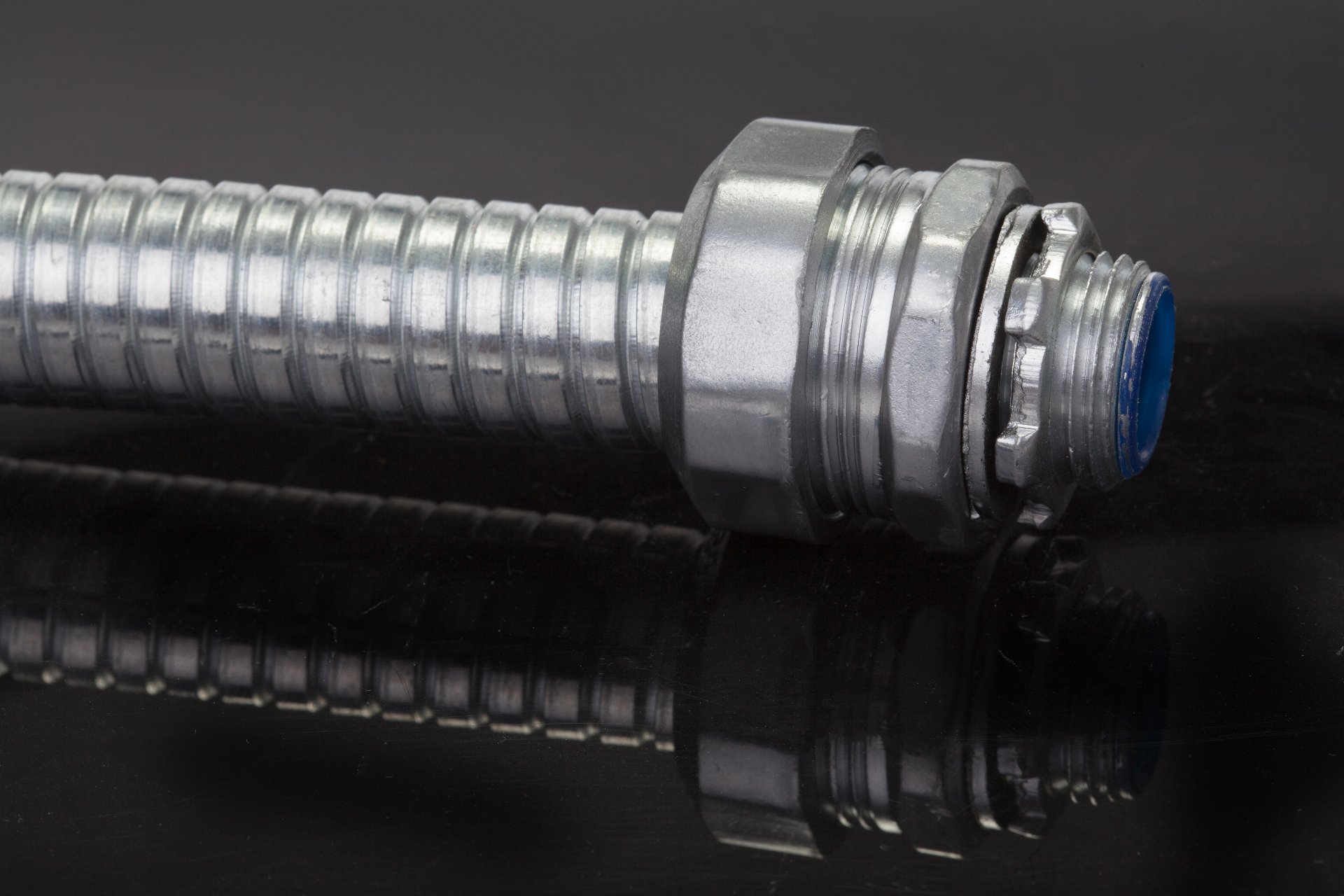

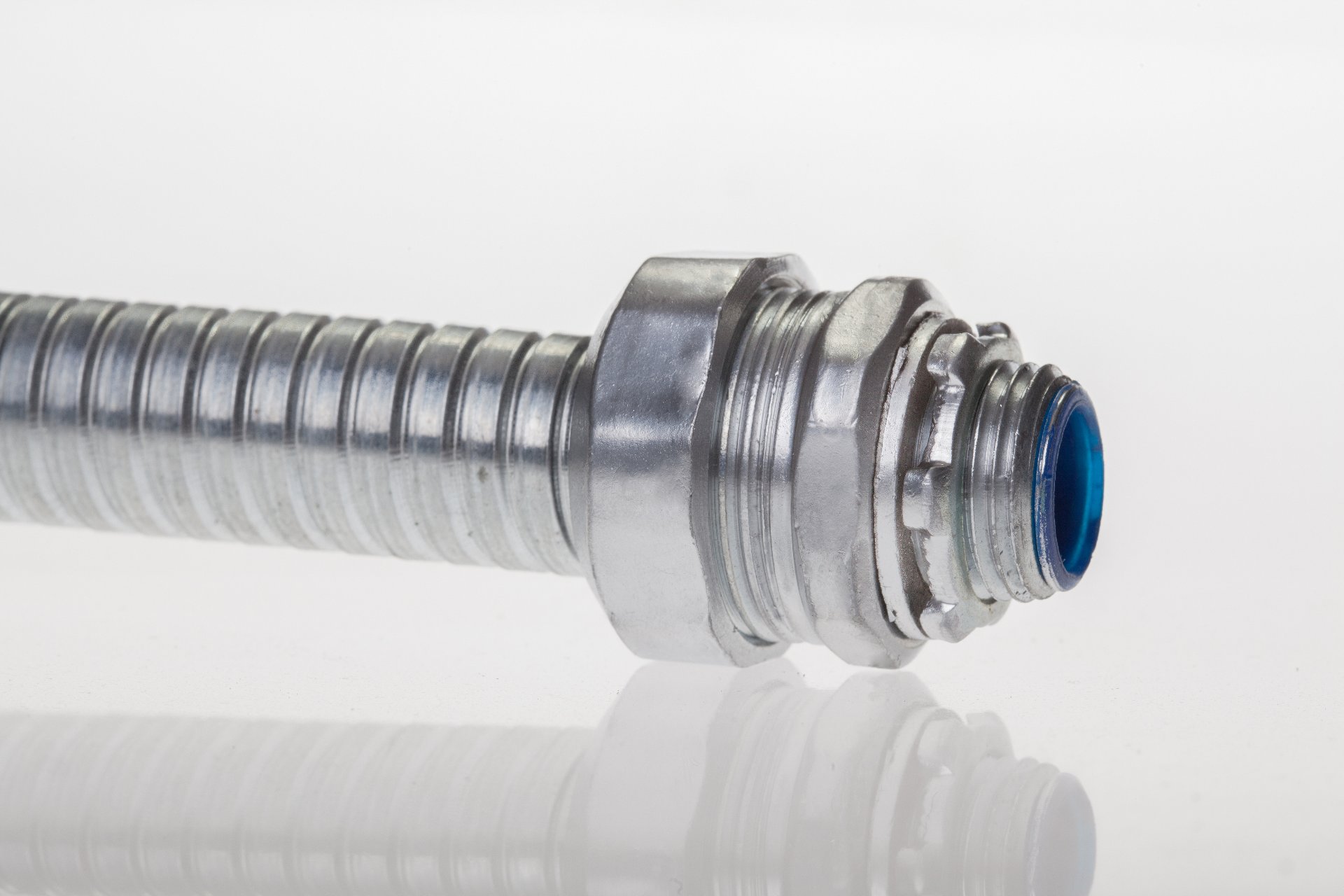

WBG 防水型接线箱连接器

防水型 · 含橡胶密封

型号	l1 mm	l2 mm	ɸS mm	ɸD mm
WBG-15	12.0	15.0	24.0	20.9
WBG-20	12.0	18.0	28.3	20.9
WBG-25	12.0	20.0	35.5	26.4
WBG-32	16.0	22.0	41.6	33.2
WBG-40	16.0	25.0	50.5	41.9
WBG-50	18.0	25.0	62.5	47.8
WBG-65	18.0	35.0	76.8	59.6
WBG-76	18.0	35.0	90.4	75.1
WBG-80	20.0	35.0	95.6	87.8
WBG-100	22.0	40.0	116.6	113.0
WBG-125	24.0	45.0	137.6	138.4

与KJG-V(KV)防水型、KJG-WV(KVZ)无卤防水型导管螺纹连接，另一端与接线箱、电机等连接。橡胶密封。

WD 防水型直接头连接器

防水型 · 含橡胶密封

型号	L mm	ɸA mm
WD-20	37.0	51.0
WD-25	46.0	57.0
WD-32	54.0	65.0
WD-40	64.0	71.0
WD-50	78.0	77.0
WD-65	92.0	86.0
WD-76	108.0	92.0
WD-80	121.7	95.0
WD-100	145.5	120.0
WD-125	168.3	133.0

用于KJG-V(KV)防水型、KJG-WV(KVZ)无卤防水型导管之间螺纹方式相互连接。

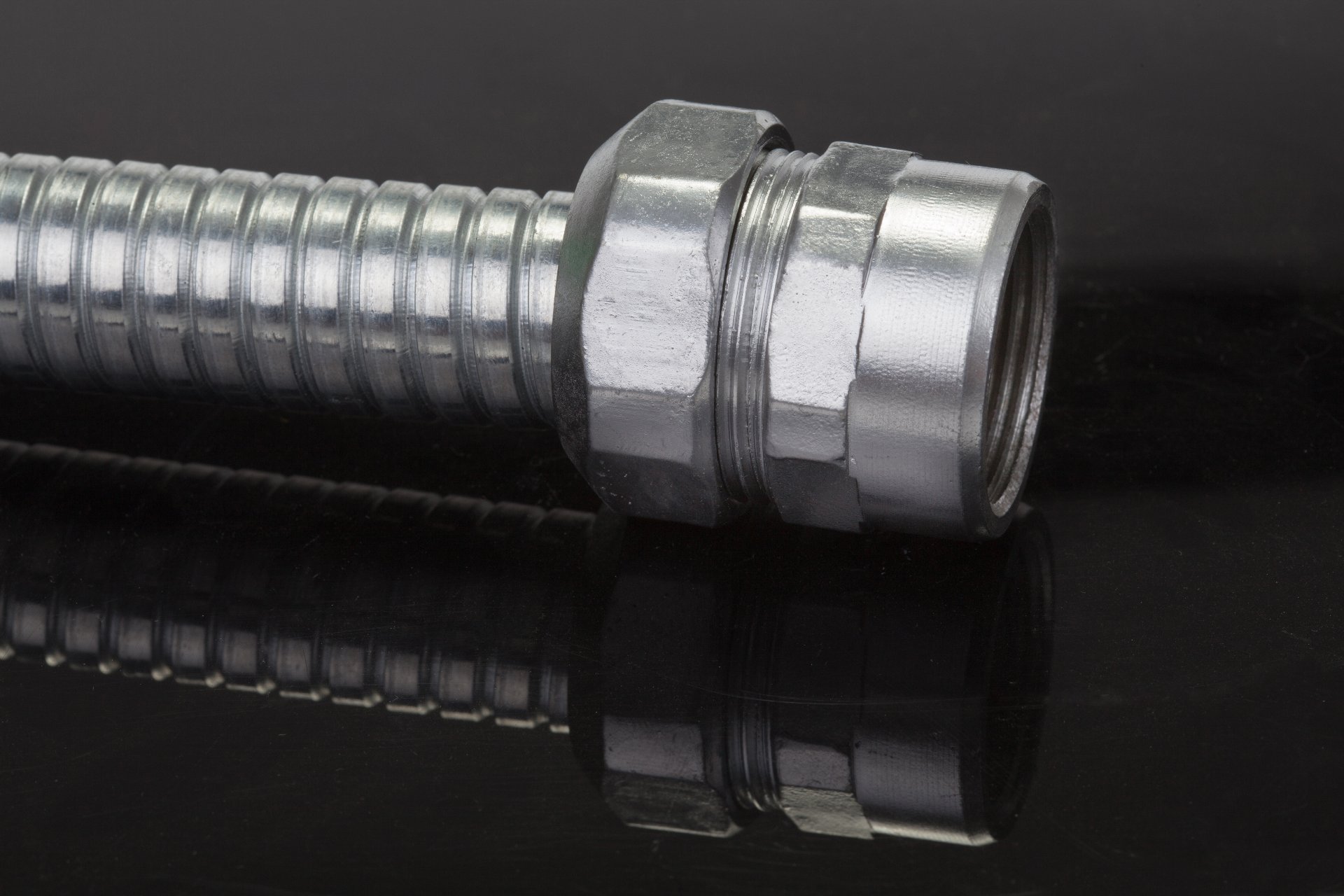

WUG 防水型混合连接器

防水型 · 含橡胶密封

型号	l1 mm	L2 mm	ɸA mm	ɸD mm
WUG-20	19.0	27.0	37.0	25.3
WUG-25	22.0	30.0	46.0	31.3
WUG-32	25.0	33.0	54.0	38.4
WUG-40	28.0	37.0	64.0	47.2
WUG-50	28.0	38.0	78.0	53.5
WUG-65	34.0	44.0	92.0	81.0
WUG-76	36.0	48.0	108.0	81.0
WUG-80	40.0	49.0	121.7	95.8
WUG-100	42.0	57.0	145.0	121.0
WUG-125	44.0	59.0	168.3	146.4

与防水型/无卤防水型导管螺纹连接，另一端与有螺纹钢管连接。橡胶密封。

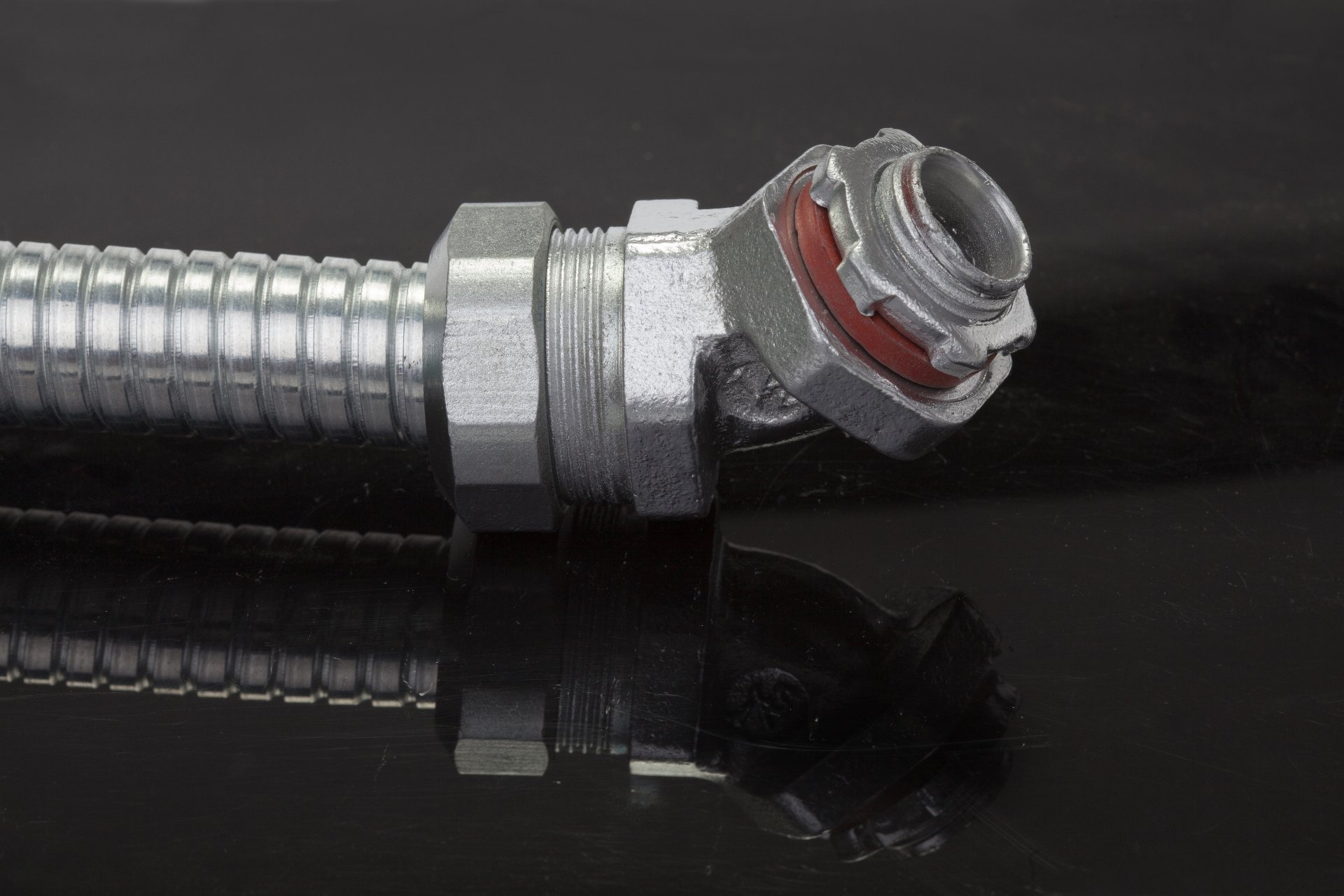

W45AG 45°弯角混合连接器

防水型 · 45°弯角

型号	L mm	ɸA mm	ɸS mm	ɸd mm
W45AG-15	12.0	37.0	20.9	14.0
W45AG-20	12.0	37.0	20.9	14.0
W45AG-25	12.0	47.0	26.4	20.0
W45AG-32	16.0	53.0	33.2	26.0
W45AG-40	16.0	63.0	41.9	33.0
W45AG-50	18.0	78.0	47.8	40.0
W45AG-65	18.0	92.0	59.6	52.0

与防水型/无卤防水型导管螺纹连接，另端与接线箱、电机等45°连接。橡胶密封。

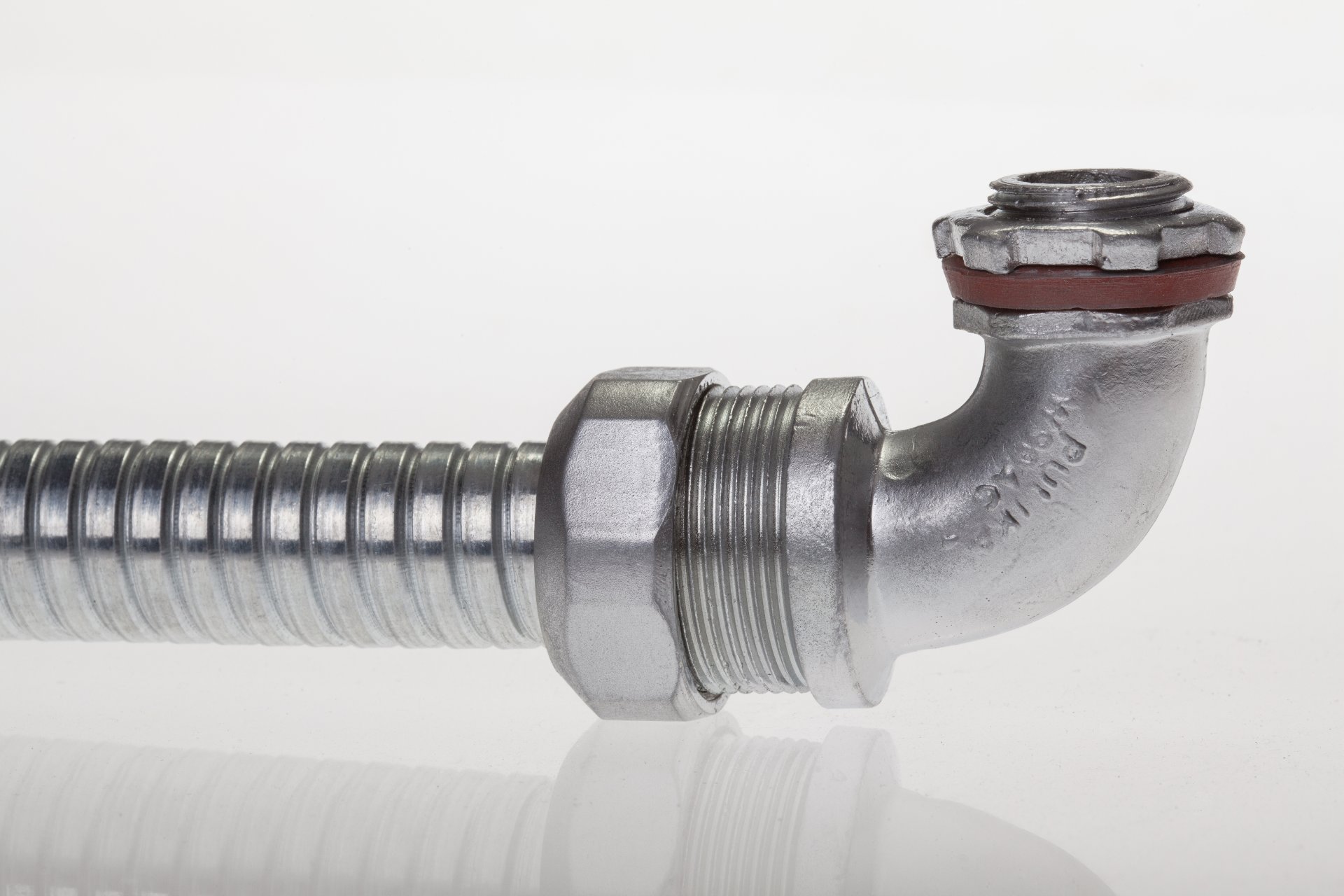

W90AG 90°弯角混合连接器

防水型 · 90°弯角

型号	L mm	E mm	F mm	ɸA mm	ɸd mm
W90AG-15	12.0	18.0	39.0	37.0	14.0
W90AG-20	12.0	18.0	39.0	37.0	14.0
W90AG-25	12.0	26.0	50.0	47.0	20.0
W90AG-32	16.0	28.0	55.0	53.0	26.0
W90AG-40	16.0	34.0	63.0	63.0	33.0
W90AG-50	18.0	38.0	68.0	78.0	40.0
W90AG-65	18.0	54.0	85.0	92.0	52.0

与防水型/无卤防水型导管螺纹连接，另端与接线箱、电机等直角连接。橡胶密封。

无螺纹连接器

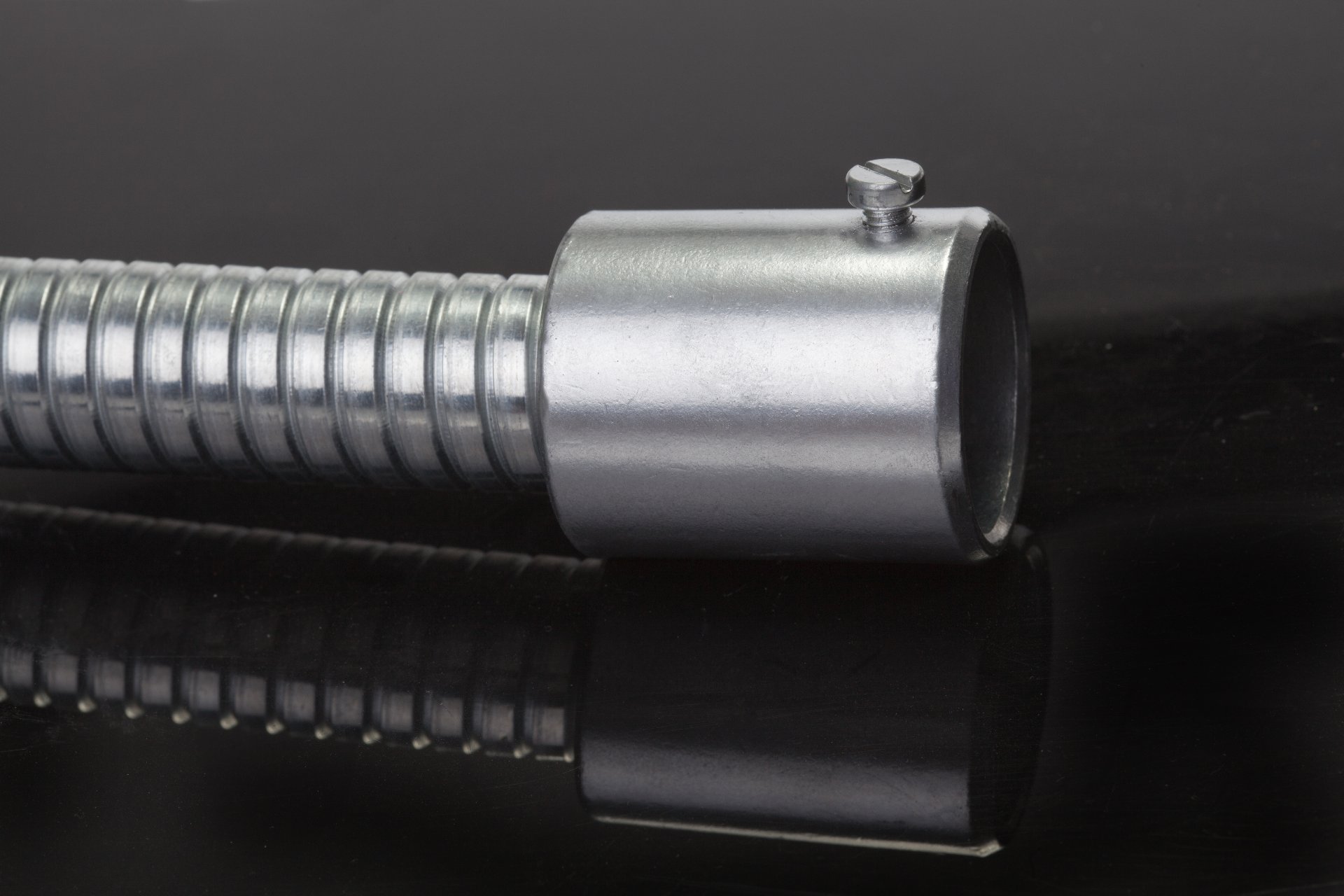

VKC-C 无螺纹连接器

基本型 · 接无螺纹钢管

型号	l1 mm	l2 mm	L mm	ɸD mm	ɸd mm
VKC-C-15	22.0	18.0	43.0	22.3	20.0
VKC-C-20	22.0	18.0	43.0	28.0	22.5
VKC-C-25	22.0	20.0	45.0	35.2	28.0
VKC-C-32	22.0	22.0	47.0	41.3	35.0
VKC-C-40	27.0	25.0	55.0	50.3	44.0
VKC-C-50	27.0	25.0	55.0	62.3	50.5
VKC-C-65	35.0	35.0	73.0	76.8	61.0
VKC-C-76	35.0	35.0	73.0	90.8	81.0
VKC-C-80	35.0	35.0	73.0	97.0	89.4
VKC-C-100	35.0	35.0	73.0	127.0	115.1
VKC-C-125	35.0	35.0	73.0	140.8	140.8

与KJG/KZ基本型导管螺纹连接，另一端与无螺纹钢管连接。

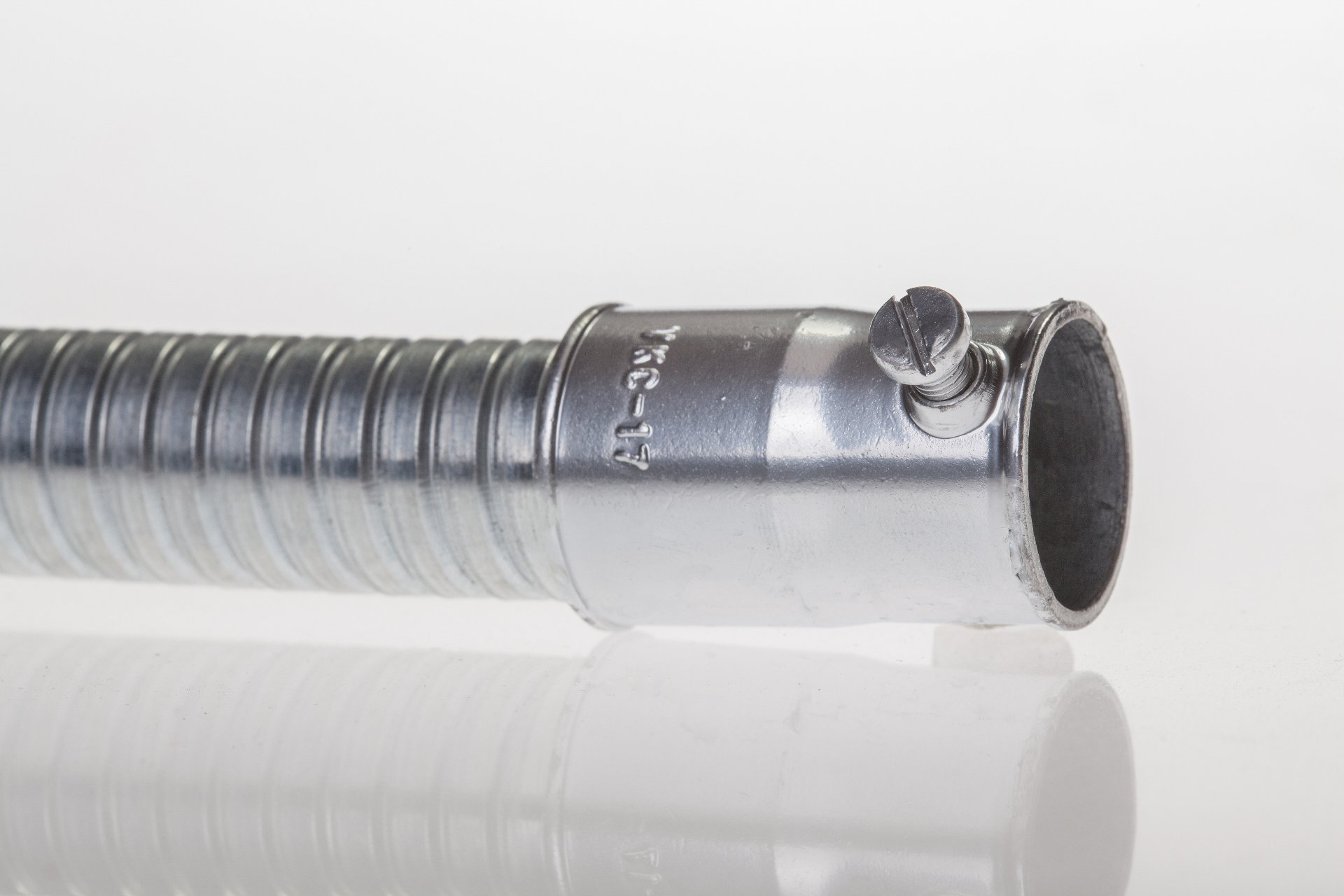

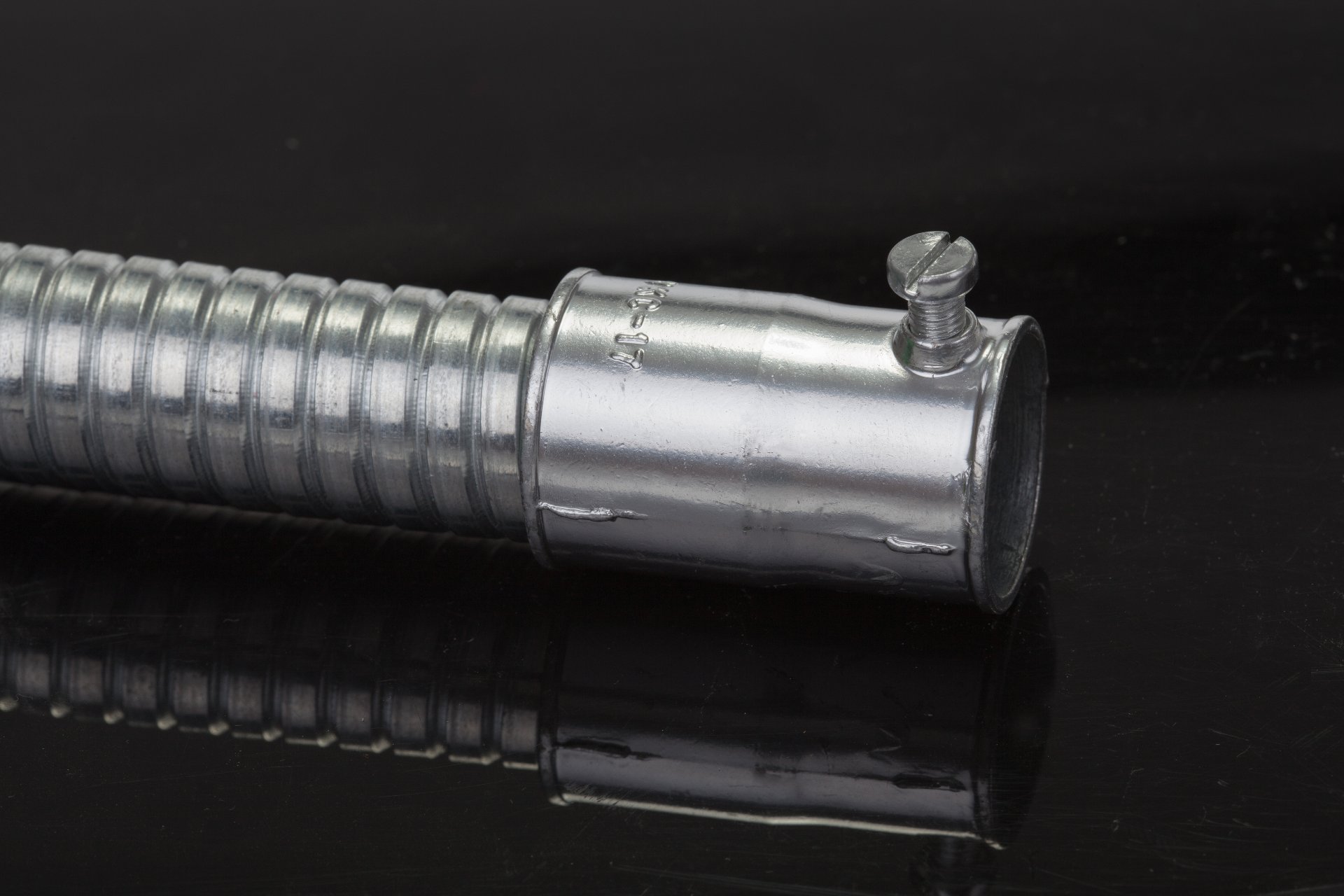

VKC-J 无螺纹连接器

基本型 · 接无螺纹电线管

型号	l1 mm	l2 mm	L mm	ɸD mm	ɸd mm
VKC-J-15	22.0	18.0	43.0	25.1	16.7
VKC-J-20	22.0	18.0	43.0	28.0	19.8
VKC-J-25	22.0	20.0	46.0	35.2	26.0
VKC-J-32	22.0	22.0	47.0	41.3	32.5
VKC-J-40	27.0	25.0	55.0	50.3	38.8
VKC-J-50	27.0	25.0	55.0	62.3	51.5
VKC-J-65	35.0	35.0	73.0	76.8	64.4
VKC-J-76	38.0	35.0	73.0	90.8	77.1

与KJG/KZ基本型导管螺纹连接，另一端与无螺纹电线管连接。
